真空盘式过滤机

使用范围：

盘式真空过滤机适用于矿山金属矿、非金属矿、环保污泥、水泥、建材等行业细颗粒物料的过滤脱水。是利用真空作为过滤动力，使浆液进行固液分离的设备。

工作原理：

盘式真空过滤机由各个单独的扇形片的圆盘构成。每一个扇形片为单独的过滤单元，由滤布做成布套在扇形片上形成滤室。过滤盘由电机通过减速器及开式齿轮传动来驱动，过滤盘顺时针方向转动，滤室里的矿浆在吸附区借助于真空泵在过滤介质两侧形成的压力差，附着在过滤盘上形成滤饼后，滤饼离开液面后，在真空作用下继续脱去水分。滤液透过滤布，经过滤液管，从分配头排出。滤饼在卸料区由反吹风卸料落入排料槽，整个作业过程连续循环进行。另有搅拌器旋转防止固体沉淀。

优点：

ZPG型矿用盘式真空过滤机充分借鉴了同类产品的优点，针对矿物密度大，沉降快、含固体颗粒的滤液对过滤管冲击力强的特点，进行了整体性能和各部件之间**性的优化设计，具有结构坚固、滤盘运转平稳、轴端密封、过滤管可长时间使用，滤扇强度高、孔率大，滤布表面光滑、卸饼率高、使矿物在固液分离中获得良好的脱水指标。

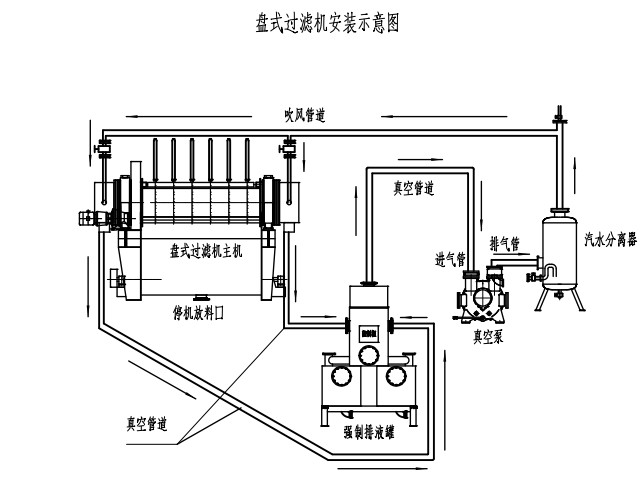

产品示意图

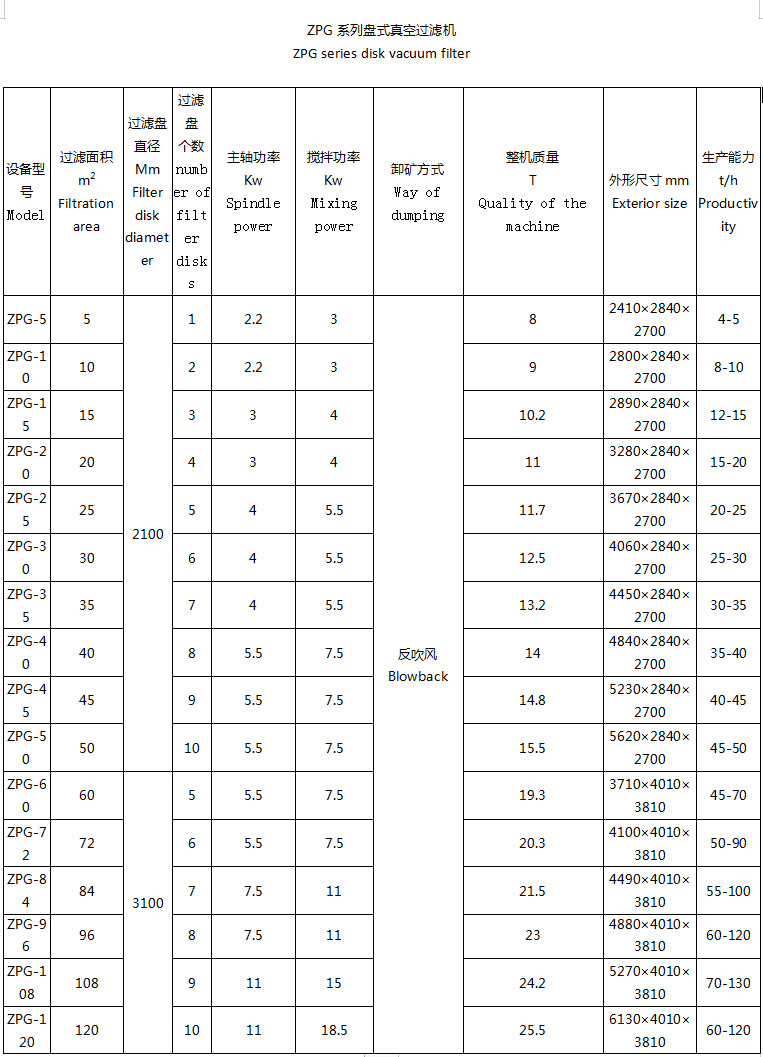

技术参数
