脱水筛

脱水筛旋流器组

脱水筛用于选煤、选矿、化工等部门的细粒度干式、湿式筛分、脱水、脱介、脱泥，结构合理、坚固耐用、噪音小、维修方便。可用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等，因此也叫砂石脱水筛、矿用脱水筛、煤泥脱水筛、尾矿脱水筛、高频脱水筛等。

选型及定货时应注明筛网结构（编织、冲孔、条缝）网孔尺寸、处理量、物料名称和入料粒度。

工作原理：

物料由给料箱（或旋流器）均匀给入筛子入料口处，在与水平成450安装预脱水筛板处脱除约1/3左右的水分，进入平面筛板与倾斜筛板的结合部后，出现物料的积聚，物料颗粒靠重力沉降，开始形成较薄的滤层，滤层又阻止其余颗粒透筛，使得滤层逐渐增厚。

未能透筛的水在滤层上部形成水池，由于此处滤层较薄，水分陆续在强烈的运动下逐渐脱去，高频振幅的振动状态，使得形成滤层的尾矿等颗粒物越来越密实，并振动至排料口处，物料形成滤饼状，物料中的水分除从筛面脱除一部分外，其余由于毛细作用附着于料层表面，由于筛面负倾角安装，水不会从排料口溢出，而是流向结合部水池，从而 完成物料脱水工作。

产品性能特点：

1、工作频率高、振动强度大、筛上产品水分低、处理能力高。

2、动力源采用振动电机，没有轴承，联轴器等易损部件，结构简单、安装维修方便，维护成本低，可24小时连续工作。

3、预脱水筛板筛面与水平成45度安装，脱水筛板负倾角安装，增加脱水面积并促使物料尽快脱水形成滤层。

4、侧板与横梁、电机座及加强板联结均采用扭剪型G强螺栓，没有焊缝，避免了因焊接造成的侧板开裂问题。

5、筛板采用聚氨酯材料，开孔率高，透水性好。

6、小筛机采用橡胶弹簧减震，噪音小，减震效果好，降低筛机对基础的动负荷，大筛机采用高锰钢制弹簧，弹性好。

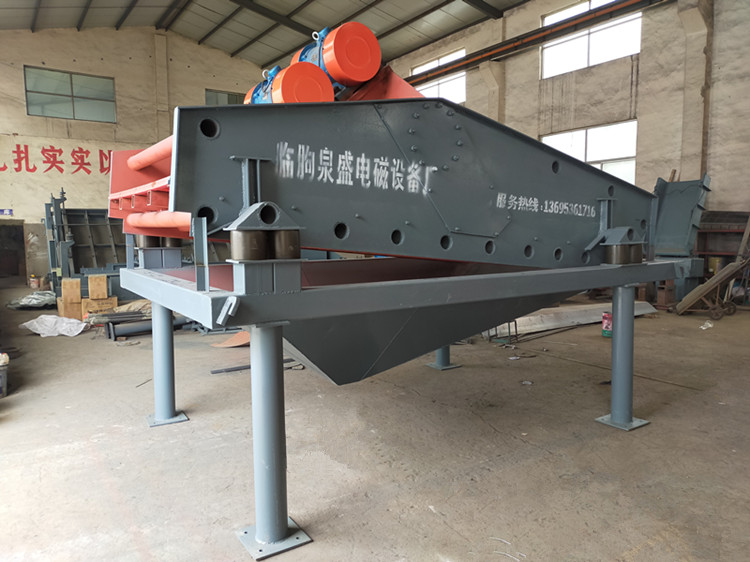

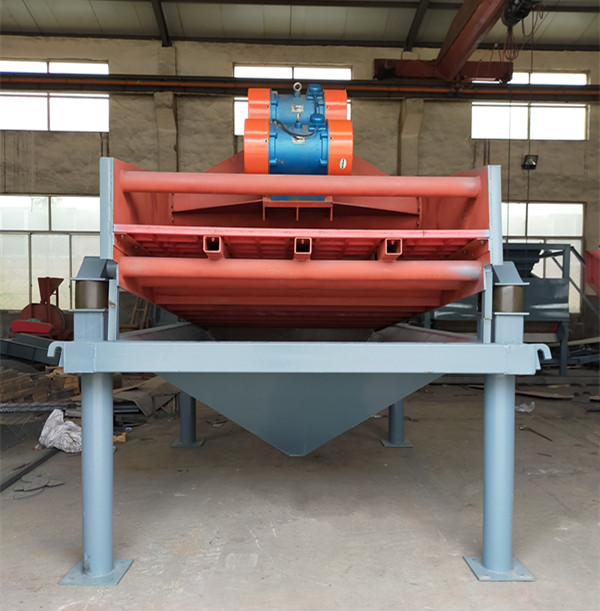

产品示意图

技术参数
