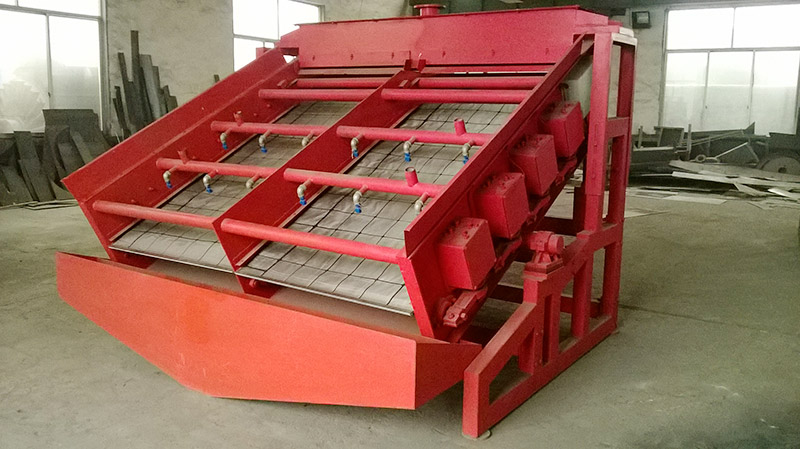

高频电磁振网筛

用途：

高频电磁振网筛广泛应用于冶金选矿、煤炭洗选、建材、化工、食品等行业。主要应用于选矿厂磨矿分级流程中的分级作业。

工作原理：

高频电磁振网筛由筛箱、筛网、激振器、振动系统、支承机构组成。激振器固定于筛箱上，激振器驱动振动系统直接激振筛面，使筛面处于振动状态，达到筛分的目的。筛面由三层不同的柔性筛网组成；底层为钢丝绳芯聚氨酯托网与激振装置直接接触；托网上面张紧铺设由两层不锈钢丝编织网粘接在一起的复合网，复合网上层与物料接触，上层网根据筛分工艺要求确定网孔尺寸。

特点：

1、高频电磁振网筛功耗小。筛机振动系统直接激振筛面作高频振动，且振动系统在近共振状态工作，可以以较小的驱动力达到工作所需的振动参数。而筛箱与其它种类的筛机不同，不参与振动，降低了整机的功耗。

2、由于筛箱不动，整机经减振支承，动载荷很小，无须特制基础，可随意摆放安装。

3、电磁振动系统主要采用橡胶件连结，长期运转工作；

4、筛面振动频率达50Hz，振幅1～2毫米，振动强度达8～10倍重力加速度，是一般振动筛振动强度的2～3倍。

5、筛面自清理能力强，筛分效率高，处理能力大。非常适用于细粒粉体物料的筛分、脱水。

6、复合网上层与物料接触，上层网根据筛分工艺要求确定网孔尺寸，筛网开孔率高。

7、筛网两端装有挂钩，便于张紧安装。

8、入料缓冲筛板使布料平缓均匀，减小物料对工作网(复合网)的冲击。

9、入料粒度大，上限为15mm，分级粒度0.043～3mm。

10、筛机安装角度随时可方便调节，以适应不同的物料性质及不同筛分作业。

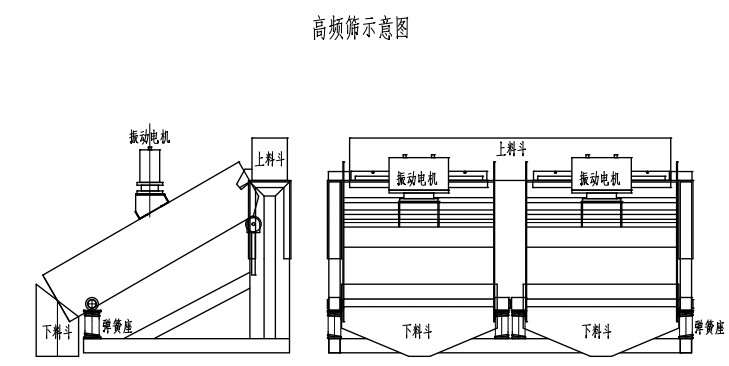

产品示意图

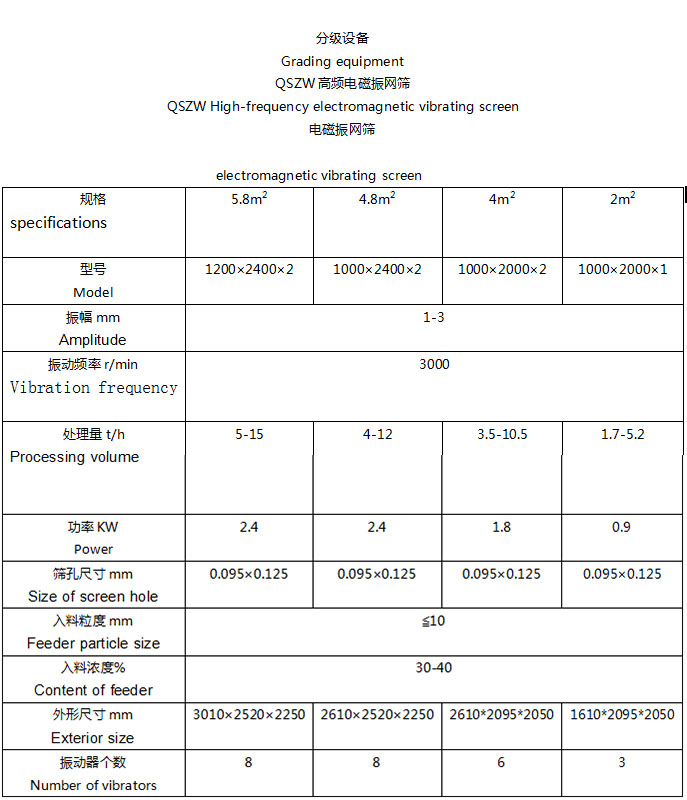

技术参数
